On mesure, on vérifie, on imprime !
Ma progression
1
Rappel
séance 1
séance 1
2
Pied à
coulisse
coulisse
3
Mesurer
ma pièce
ma pièce
4
Préparer
l’impression
l’impression
✓
Bilan
Clique sur une étape pour marquer ta progression
Rappel et mise en situation 10 min
Comment savoir si le modèle 3D trouvé va vraiment correspondre à ton objet ?
|
Fiche travail 📄 PDF 📝 Word |
Découverte du pied à coulisse 20 min
|
|
Les 3 types de mesures :
| Type | Utilisation | Exemple |
|---|---|---|

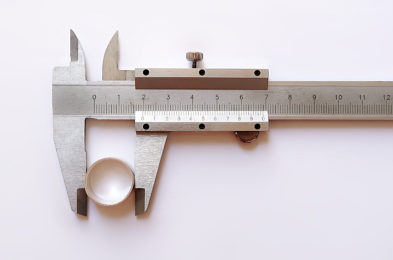

| ↔ Extérieure | Largeur, longueur, épaisseur | Longueur d’une poignée de tiroir |

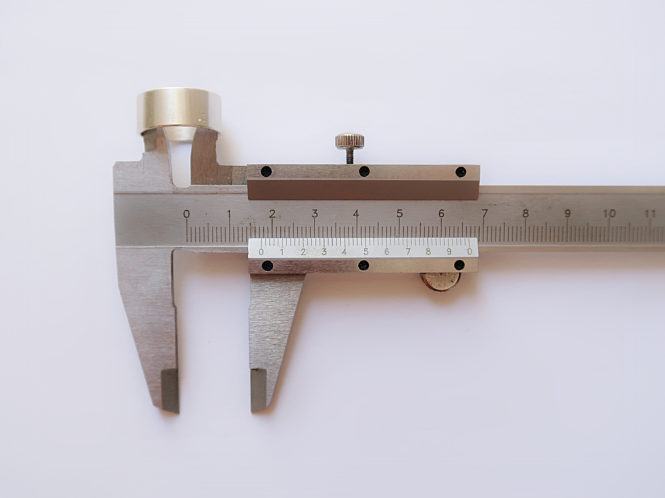

| ↩ Intérieure | Diamètre d’un trou, largeur d’une rainure | Diamètre du tuyau d’aspirateur |

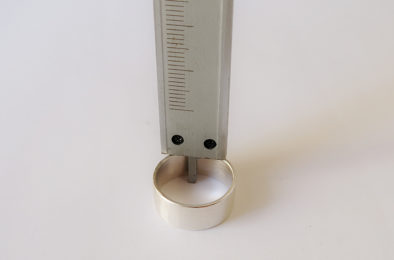

| ↓ Profondeur | Profondeur d’un creux ou d’un logement | Profondeur du compartiment à piles |
Exercice — Quel type de mesure choisir ?
① Clique sur une situation • ② Clique sur le bon type de mesure
Situation à mesurer
Type de mesure
Sélectionne une situation ci-dessus...
Le vernier (0,1 mm) est un défi bonus .

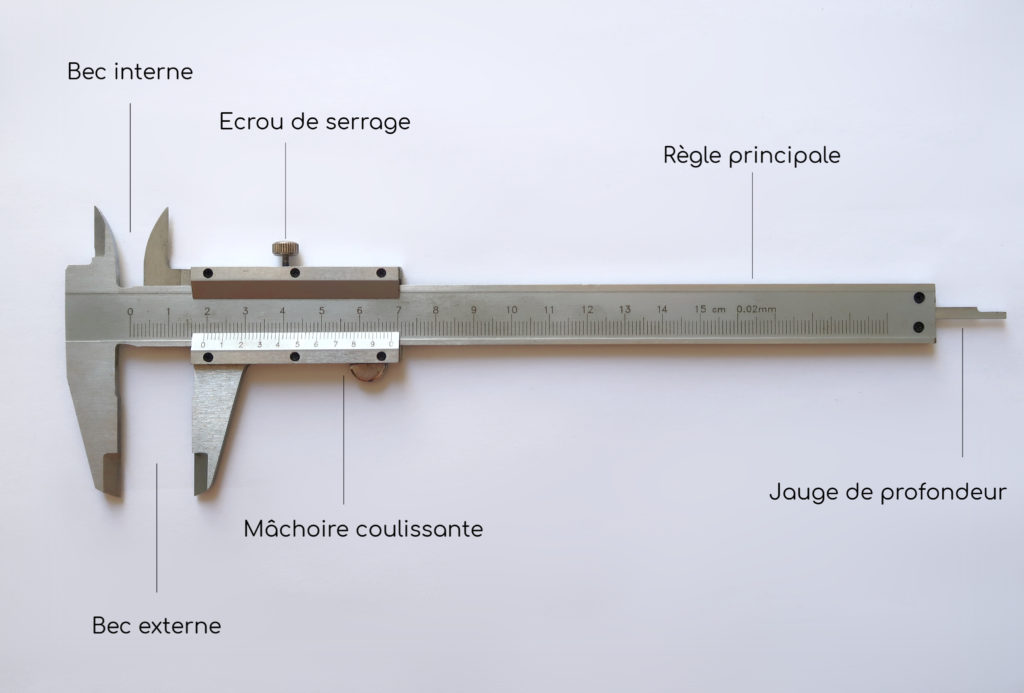

Comment mesurer avec le pied à coulisse
Je mesure ma pièce cassée 25 min
Prends le pied à coulisse et mesure ta pièce cassée. Complète la fiche de cotation.
1Faire un croquis à main levée de la pièce (vue de face et de côté).
2Relever toutes les dimensions utiles : longueur, largeur, épaisseur, diamètre, profondeur.
3Comparer avec les dimensions annoncées sur Thingiverse pour le modèle choisi.
4Conclure : les dimensions correspondent-elles ? Faut-il modifier le modèle ?
Quelle est ta situation ?
Clique sur ta situation après avoir comparé tes mesures avec Thingiverse.
Préparation à l’impression 25 min
Si tes dimensions sont correctes, tu vas préparer le fichier pour l’impression 3D.
Paramètres à régler dans Cura / PrusaSlicer :
| Paramètre | Valeur | Pourquoi ? |
|---|---|---|
| Épaisseur de couche | 0,2 mm | Bon compromis qualité / vitesse |
| Remplissage (infill) | 20 à 30 % | Suffisant pour une pièce de réparation légère |
| Supports | Si surplombs | Évite les effondrements lors de l’impression |
| Matière | PLA | Facile à imprimer, suffisant pour la plupart des réparations |
aOuvrir le logiciel de découpe Cura
bImporter le fichier STL du modèle choisi sur Thingiverse.
cRégler les paramètres du tableau ci-dessus.
dVérifier l’aperçu et lancer l’impression si le professeur valide.
Si ton écart est important, retourne sur Thingiverse chercher un modèle mieux adapté.
Le processus complet — 2 séances
Clique sur chaque étape pour voir son explication :
|
Objet
cassé |
→ |
Identifier
la pièce |
→ |
Rechercher
le modèle |
→ |
Mesurer
|
→ |
Vérifier
les cotes |
→ |
Préparer
|
→ |
Imprimer
& Tester |
| Séance 1 | Séance 2 | Séances suivantes |
Clique sur une étape pour voir son explication.
Quiz bilan — Vérifie ce que tu as compris
4 questions issues du bilan de séance.
Question 1 / 4
Pourquoi faut-il mesurer la pièce avant d’imprimer ?
APour faire plaisir au professeur
BPour vérifier que les dimensions du modèle 3D correspondent à la pièce réelle
CParce que l’imprimante l’exige
DPour décorer la fiche travail
Question 2 / 4
Quel type de mesure utilise-t-on pour mesurer le diamètre d’un trou ?
AMesure extérieure
BMesure intérieure
CMesure de profondeur
DMesure de longueur
Question 3 / 4
L’écart entre ta mesure et le modèle est de 0,5 mm. Que fais-tu ?
AOn abandonne le modèle
BOn ajuste l échelle dans le logiciel de découpe
COn imprime directement, 0,5 mm c’est rien
DOn cherche une imprimante plus précise
Question 4 / 4
Quel matériau est conseillé pour imprimer une pièce de réparation simple ?
AABS
BNylon
CPLA
DRésine
J’ai réussi mon travail si…
 |
✔ Je sais utiliser le pied à coulisse pour relever les 3 types de mesures.
✔ J’ai comparé mes mesures avec les dimensions du modèle Thingiverse.
✔ J’ai identifié ma situation (correspond / écart faible / écart important) et je sais quoi faire.
✔ Je comprends le processus complet de la réparation par impression 3D.
|
